2. 2. 6隔热型材

　　1. 术语

　　n)隔热材料：用以连接铝合金型材的低导热率的非金属材料。

　　(2) 隔热型材：以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材。

　　(3) 隔热条：在隔热铝合金型材中起减少热传导作用和结构连接的硬质塑料挤压条材。

　　(4) 穿条式隔热塑材：由铝合金型材和建筑用硬质塑料隔热条通过开齿、穿条、滚压等 丁序，进行结构连接，形成的有隔热功能的复合铝合金型材。

　　(5) 浇注式隔热型材：将双组分的液态胶混合注人铝合金型材预留的隔热槽中，待胶体 固化后，形成的有隔热功能的复合铝合金型材。

　　(6) 特征值：根据75%置信度对数正态分布，按95%的保证概率计算的性能值。

　　(7) 横向抗拉强度：在隔热型材横截面方向施加在铝合金型材上的单位长度横向拉力。

　　(8) 抗剪强度：在垂直隔热型材横截面方向施加的单位长度的纵向剪切力。

　　2. 《铝合金建筑型材第6部分：隔热型材》(GB 5237. 6—2004)对隔热型材的质量规定

　　(1) 型材分类。

　　表 2-31 隔热型材按力学性能分类

　　1) 产品按力学性能分为A、B两类，见表2-31。

　　2) 产品按用途分为：门窗用隔热型材和幕墙用隔热型材。

　　3) 产品按复合形式分为：穿条式隔热型材和浇注式隔热型材，见图2—13。

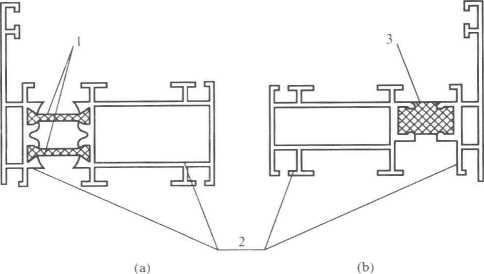

　　图2-13隔热型材示意

　　U)穿条式隔热型材;(b)浇注式隔热型材

　　1-_隔热条;2 --铝合金型材;3—隔热胶

　　(2) 隔热型材用铝合金型材应符合《铝合金建筑型材》GB 5237. 2〜5的相应规定。

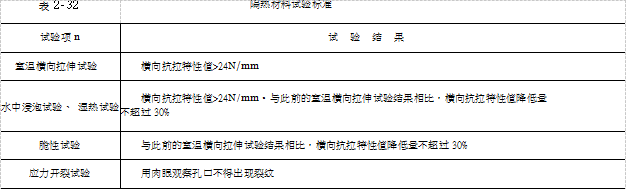

　　(3) 隔热材料。隔热型材用的隔热材料的室温横向拉伸试验、水中浸泡试验、湿热试 验、

脆性试验和应力开裂试验的结果.均应符合表2-32的规定。

　　(4) 尺寸偏差。尺寸偏差应符合《铝合金建筑型材》(GB 5237. 1—2008)的规定，产 品中部隔热材料按金属实体对待。

　　(5) 产品性能。产品纵向剪切试验和横向拉伸试验及高温持久负荷试验和热循环试验结

　　果，应符合表2-33的规定。

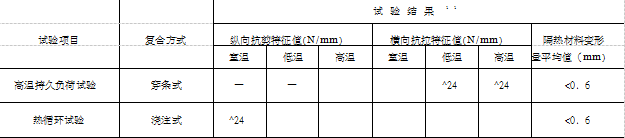

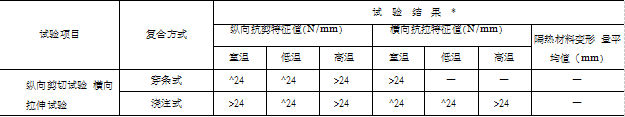

　　表2 - 33 产品性能试验结果

　　(6) 产品外观质量。

　　1) 穿条式隔热型材复合部位允许涂层有轻微裂纹，但不允许铝基材有裂纹。

　　2) 浇注式隔热型材去除金属临时连接桥时，切口应规则、平整。

　　3.隔热型材性能的推断

　　对于铝合金隔热型材的性能，允许对相似的产品进行推断，但型材应满足下列要求:

　　(1) 隔热材料的材质及力学性能相同。

　　* 经供需双方商定，可不进行产品的性能试验.准许产品性能通过相似产品进行推断，而相似产品的性能试验结果 应符合表中规定。

　　(2) 铝合金型材的牌号、状态及力学性能相同。

　　(3) 复合工艺相同。

　　(4) 产品连接界面处的几何特征相同。

　　(5) 连接处铝合金型材的壁厚及隔热材料厚度~ (图2-13)相同。

　　(6) 隔热材料的中部高度A (图2-14)相同。

　　金属型材 连接表面隔热材料金属型材 连接表面隔热材料

　　图2-14隔热材料尺寸

　　二、隔热材料材质要求

　　对于穿条工艺的复合铝型材其隔热材料应使用聚酰氨66加25%玻璃纤维 (PA66GF25),不得使用PVC材料。如有特殊需要，玻璃纤维的用量可以在25%以上，可 根据不同用途的使用情况而定。用PVC材料制成的隔热条，因其材料的膨胀系数比 PA66GF25大，抗拉强度低，特别是在高温、低温环境下隔热铝型材的抗拉性能不能满足要 求。铝合金门窗工程长期暴露在大气环境下，隔热条的产品质量直接影响隔热铝型材的产品 质量，因此，不得使用PVC材料。

　　采用浇注工艺加工的复合铝型材，其隔热材料应使用聚氨基甲酸乙酯材料。

　　
