为了保证中空玻璃的良好密封性能，仅选择质量性能优异的密封胶是不够的，正确使用 密封胶也是重要的一个方面。如果在使用密封胶前，表面处理不当和没有清洗干净，密封胶 与任何基质都不能保持长期粘结。使用正确的清洗剂并遵守规定的表面处理和清洗程序，是 取得良好粘结效果的前提条件。中空玻璃用双道密封胶都有自己的施工方法和要求。丁基密 封胶是槽铝式双道中空玻璃的第一道密封，它是一种热熔胶，具有很低的水汽透过率(在中 空玻璃密封胶中最低)和较高的黏性，是铝条侧面和玻璃之间阻挡水汽的最有效屏障，但它 需由专用机器加热、加压、挤出涂布在铝条两侧。一般挤出温度在100〜130°C之间，不同 的施工环境要对挤出温度做适当调整。挤出压力要根据涂胶速度、挤出口大小等而定。涂丁 基密封胶是制作中空玻璃的重要环节，它决定着中空玻璃制品的综合质量，必须重视这一环节。涂胶须均匀，涂胶截面要一致，应仔细检查中间有无断线、气泡以及影响美观的杂质， 四角丁基胶条应互相接触压合，必要时应重新涂敷或补胶。制作时应严格控制生产工艺’杜 绝漏涂、断胶现象和对封口的疏忽，不要存在漏气的隐患，把好密封的第一关。第二道密封 胶一般为双组分聚硫或硅酮密封胶，涂胶时还有以下要求：

　　A、B组分应严格按生产厂商提供的混合比例配比。

　　A、B组分应混合充分。

　　打胶准确，无欠胶和多胶现象。

　　涂胶时还应做到：①密封胶应均匀沿一侧涂布，以防止产生气泡，涂完后刮去玻璃表面 残余。②涂胶时要与第一道密封胶紧密接触，不应留有空隙。如果两道密封胶之间存在缝 隙，会引起气漏。③保证胶层宽度至少为5〜7mm (隐框窗用中空玻璃涂胶宽度需经计算)。

　　涂抹过薄的第二道密封胶，在安装使用一段时间后，受环境温度变化、日晒及风压的作 用，密封胶会造成裂纹(即使极小的裂纹存在)，水汽就有可能会慢慢地进人胶层内，形成 雾化，失去其密封性，丧失密封作用。另外，需要注意的是，无论选用双组分或单组分密封 胶，都要考虑与第一道密封胶的相容性，两者不能相互溶解或反应;否则，就会造成密封胶 的流淌或解析，造成密封失效。

　　提高中空玻璃密封寿命的措施

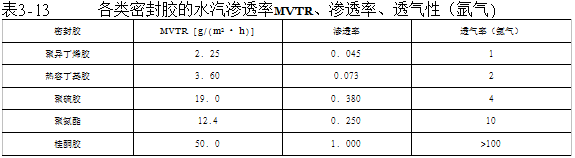

　　中空玻璃密封失效的原因。中空玻璃密封失效的直接表现是中空玻璃内框里有水汽 凝露(结雾)。结雾是由于水汽扩散进人边缘密封，导致干燥剂吸水饱和而引起的。目前， 多功能的中空玻璃经常填充特殊气体(如惰性气体)，目的是提高它们的隔热和或隔声质量。 中空玻璃内的气体和环境中的空气会存在部分微小的压差，这会引起它们扩散，从而导致中 空玻璃内的气体被空气稀释。充填气体的稀释使得其隔热和隔声质量降低。因此，边缘密封 的质量极大地影响中空玻璃的使用寿命和性能。中空玻璃暴露在多种环境因素下，例如，温 度和大气压力波动、风压、工作荷载、阳光、水和水汽等，这些负面因素会影响中空玻璃的 平均寿命。由不同环境因素引起的应力不是简单的叠加，它们的相互作用导致了不均匀的应 力作用在边缘密封上，出现所谓的合力现象。研究证实，水、高温和阳光的同时作用会对中 空玻璃的边缘密封产生最大的应力。这种降解效果在密封胶与玻璃界面最显著，经常导致有 机密封胶部分或完全粘结性失败。虽然密封胶系统本身的耐久性和有效性非常重要，但最基 本的还是密封胶对玻璃与间隔条材料的粘结性。各类密封胶的水汽渗透率MVTR、渗透率、 透气性(氮气)见表3-13。

　　提高中空玻璃密封寿命的措施。

　　中空玻璃边缘密封系统的主要功能是防止水汽进入，并将两片或多片玻璃结构性通过 两道边缘密封系统粘结起来。在此两道边缘密封系统里，第一道聚异丁烯基密封提供水 汽阻碍功能，第二道弹性密封确保中空玻璃在荷载下的结构整体性，例如在制造、运输、 安装和使用状态下的结构整体性。中空玻璃的正常使用寿命和性能受通过第一道密封有 效横截面的水汽和空气扩散影响。大多数过早失效的中空玻璃是由于第二道密封的粘结 性丧失而引起。长期保持第二道密封的粘结比较闲难，由动静载荷组合作用和环境物理 化学因素引起的胶老化所导致的粘结逐渐损耗;第二道密封胶粘结能力的大量丧失导致 水渗透到裂缝里，使水与丁基胶直接接触。这些现象直接或间接地导致粘结力的丧失和 过多的结露产生。

　　引起第二道密封胶粘结力丧失的环境因素包括温度过高或过冷、高湿或直接与水接触、 氧化剂的化学和物理侵蚀、直接受紫外线辐射以及与其他密封胶材料(装配系统)在化学和 物理方面不相容等，这些因素单独地或共同地起作用。丁基胶只有在第二道密封胶保持其施 加连续压力的条件下才能保持其弹性和粘结性能。如果第二道密封胶在中空玻璃使用期间与 水接触，则吸水产生胶体膨胀。胶体膨胀减少了施加于丁基胶的压力，使胶与玻璃的粘结力 逐渐失掉，并改变丁基胶阻隔水汽的主要功能，最终导致水凝结在玻璃表面，造成密封失 效。因此，提高中空玻璃密封寿命主要是密封胶在使用过程中尽量减少恶劣环境因素的影 响，日常使用中适当加以保护或安装防护设施;在安装设计中空玻璃时，玻璃镶嵌槽应足够 高，以充分保护中空玻璃边部密封胶免遭紫外线破坏，并为玻璃槽排水流畅提供足够的间 隙，以及考虑玻璃和窗框的尺寸误差等。

　　对中空玻璃密封胶的要求是，在外界各种荷载(温度、风荷载、地震荷载等)作用下以 及高湿度和紫外线照射下，能够保持中空玻璃的结构整体性和防止外界水汽进人中空玻璃空 气层内。由于热融密封胶的弹性变形能力小、低温粘结性较差，在严寒地区、寒冷地区建筑 门窗的中空玻璃中的应用受到限制。随着科技的不断进步.新材料、新工艺不断出现，新型 的中空玻璃密封材料、结构形式也不断得到应用。只有综合考虑中空玻璃密封胶的不同应用 部位、要求和结构形式，以及不同环境、地区等因素，才能正确选择密封胶。

　　
推荐阅读↓↓↓↓

影响中空玻璃的质量问题分析

中空玻璃密封胶的选择

中空玻璃的密封与密封胶选择

中空玻璃的节能特性分析
