生产钢化玻璃所使用的玻璃，其质量应符合相应的产品标准要求。对于有特殊要求的， 用于生产钢化玻璃的玻璃质量由供需双方确定。
钢化玻璃的产品标准为《建筑用安全玻璃第2部分：钢化玻璃》(GB 15763. 2—2005)。
尺寸及允许偏差。平面钢化玻璃的外形尺寸用最小刻度为1mm的钢直尺或钢卷尺 测量，厚度测量时使用外径千分尺，在距玻璃板边15mm内的四边中点测量，测量结果取 算术平均值即为厚度值。
1)长方形平面钢化玻璃边长的允许偏差应符合表3 - 14的规定。

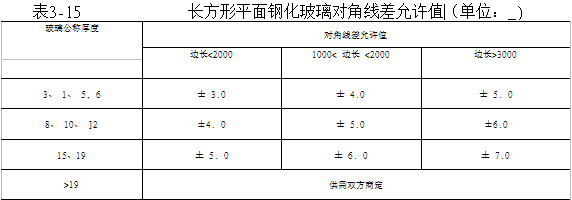

2)长方形平面钢化玻璃的对角线差应符合表3 - 15的规定。

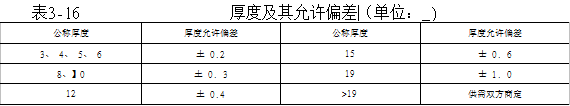

钢化玻璃的厚度允许偏差应符合表3 - 16的规定。
外观质量。钢化玻璃的外观质量应满足表3-17的要求。
弯曲度。平面钢化玻璃的弯曲度，弓形时应不超过0.3%,波形时应不超过0.2%。
图3-12弓形和波形 弯曲度示意 1 一弓形变形;
2—玻璃边长或对角线长; 3一波形变形;4_-300mm
平面钢化玻璃弯曲度测量前，应先将被测试样在室温下放置4
小时以上，在测量时把试样垂直立放，并在其长边的下方1/4处垫 上2块垫块。然后，用钢直尺或金属线水平贴紧制品的两边或对角 线方向，再用塞尺测量直线边与玻璃之间的间隙，并以弧的高度与 弦的长度之比的百分率来表示弓形时的弯曲度。进行局部波形测量 时，用钢直尺或金属线沿平行玻璃边缘25mm方向进行测量，测量 长度300mm。用塞尺测得波谷或波峰的高，并除以300mm后的百 分率表示波形弯曲度(图3-12)。
抗冲击性能。钢化玻璃的抗冲击性能要求取6块钢化玻璃 进行试验，试样破坏数不超过1块为合格，多于或等于3块为不合 格。破坏数为2块时，再另取6块进行试验，试样必须全部不被破 坏为合格。
试验时，在常温条件下取同厚度、同种类的.且在同一工艺条 件下制造的尺寸为 610mm ( 0mm，+ 5mm) X 610mm ( 0mm，
+ 5mm)的平面钢化玻璃分别放在试验装置上，并使冲击面保持水 平，然后用直径为63. 5mm (质量为1040g)表面光滑的钢球在距离试样1000mm的正上方 自由落下冲击玻璃试样一次，冲击点应在距试样中心25mm范围内。

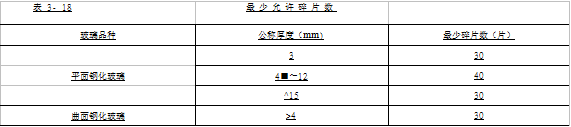

碎片状态。取4块玻璃试样进行试验，每块试样在任何50mmX50mm区域内的最 少碎片数必须满足表3-18的要求，且允许有少量长条形碎片，其长度不超过75mm。
试验时，将钢化玻璃试样自由平放在试验台上，并用透明胶带纸或其他方式约束玻璃周 边，以防止玻璃碎片溅开。在试样的最长边中心线上距离周边20_左右的位置，用尖端
曲率半径为〇.2mm±0. 05mm的小锤或冲头进行冲击，使试样破碎。然后进行碎片计数， 计数时，应除去距离冲击点半径80mm以及距玻璃边缘或钻孔边缘25mm范围内的部分。 从余下部分中选择碎片最大的部分，在这部分中用50mmX50mm的计数框计算框内的碎片 数，每个碎片内不能有贯穿的裂纹存在，横跨计数框边缘的碎片按1/2个碎片计算。

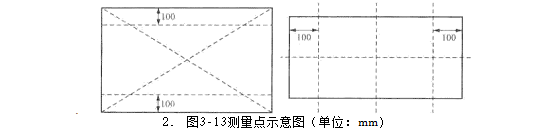

表面应力。钢化玻璃的表面应力不应小于90MPa。表面应力测量如图3-13 (a) 所示，在距长边100mm的距离上，引平行于长边的2条平行线，并与对角线相交于4点， 这4点以及制品的几何中心点即为测量点。若制品短边长度不足300mm时[图3-13 (b)]， 则在距短边100mm的距离上引平行于短边的两条平行线与中心线相交于两点，这两点以及 制品的几何中心点即为测量点。测量结果为各测量点的测量值的算术平均值。
耐热冲击性能。钢化玻璃应耐200°C温差而不破坏。耐热冲击性能测量是将300_x 3⑻mm的钢化玻璃试样置于200°C±2°C的烘箱中，保温4小时以上，取出后立即将试样垂 直浸人〇°C的冰水混合物中，应保证试样高度的1/3以上能浸人水中，5分钟后观察玻璃是 否破坏。玻璃表面和边部的鱼鳞状剥离不视作破坏。
钢化玻璃性能特点
钢化玻璃的优点。
强度高。钢化后玻璃的抗压强度、抗冲击性、抗弯强度能够达到普通玻璃的4〜5
张应力 压应力

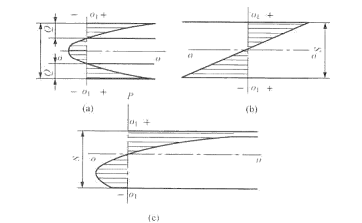

图3-14玻璃应力分布图
倍。普通玻璃受荷载弯曲时，上表层受 到压应力下层受到拉压力，玻璃的抗张 强度较低，超过抗张强度就会破裂，所 以普通玻璃的强度很低。钢化玻璃受到 荷载时，其最大张应力不像普通玻璃一 样位于玻璃表面，而是在钢化玻璃的板 中心，所以钢化玻璃在相同的荷载下并 不破裂。
如图3-14中所示，图(a)为钢化 玻璃应力分布图，压应力分布在玻璃表 面，张应力在玻璃中间。图(b)为普 通玻璃荷载时应力分布图。图(c)为
m
钢化玻璃荷载时应力分布图。当玻璃受到压应力时，内部的张应力抵消了部分压应力。 表3 - 19为单片钢化玻璃与普通玻璃抗风压性能对比。
热稳定性好。钢化玻璃可以承受巨大的温差而不会破损，抗剧变温差能力是同等厚 度普通浮法玻璃的3倍，一般可承受220〜250°C的温差变化，而普通玻璃仅可承受70〜 1⑻°C，因此对防止热炸裂有明显的效果。在火焰温度为500°C冲击下，钢化玻璃的耐火时 间为5〜8分钟，而普通玻璃的耐火时间小于1分钟。
安全性高。钢化玻璃受强力破损后，迅速呈现微小钝角颗粒，从而最大限度地保证 人身安全，因此，在建筑上主要用于室内装饰以及高楼层的幕墙和门窗玻璃。

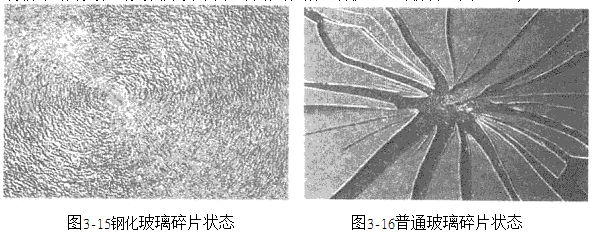

钢化之所以能使玻璃具有安全性能，是因为玻璃经过钢化后，在其表面形成压力，内部 形成张应力，提高了玻璃表面的抗拉伸性能。这种玻璃处于内部受拉，外部受压的应力状 态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块。这些小的碎片没有尖 锐棱角，不易伤人(图3-15)。普通玻璃破碎时为尖锐的大块片状碎块，容易对人体造成严 重的伤害(图3- 16)。
推荐阅读↓↓↓↓
门窗加盟，就选九号门窗，今天选择了九号门窗，明天我们共创辉煌，加盟热线138 2324 9018（24小时服务）,同时我们也期待您实地考察，地址：深圳市龙华区宝能科技园6栋A座8楼整层，九号门窗官网：www.9hmc.com
