1)钢化后的玻璃不能再进行切割和加工.只能在钢化前就对玻璃进行加工至需要的形 状，再进行钢化处理。
2)钢化玻璃强度虽然比普通玻璃大，但是钢化玻璃在温差变化大时有自爆(自己破裂) 的可能性，而普通玻璃不存在自爆的可能性。
钢化玻璃的辨别。玻璃经过钢化处理后，由于钢化过程中加热和冷却的不均匀，在 玻璃板面上会产生不同的应力分布。由光弹理论可以知道，玻璃中应力的存在会引起光线的 双折射现象。光线的双折射现象通过偏振光可以观察。把钢化玻璃放在偏振光下，可以观察 到在玻璃面板上不同区域的颜色和明暗变化，这就是人们一般所说的钢化玻璃的应力斑。在 日光中就存在着一定成分的偏振光，偏振光的强度受天气和阳光的入射角影响。通过偏振光 眼镜或以与玻璃的垂直方向成较大的角度去观察钢化玻璃，钢化玻璃的应力斑会更加明显。 也正是这个特点，应力斑特征成为鉴别真假钢化玻璃的重要标志。
钢化玻璃的均质处理
均质钢化玻璃是指经过特定工艺条件处理过的钠钙硅钢化玻璃，又称热浸钢化玻璃(简 称 HST)。
(1)钢化玻璃的自爆原因。
玻璃主料石英砂或砂岩含有镍，燃料及辅料含有硫，在玻璃的生产过程中，经过14⑻〜 1500°C高温熔窑燃烧熔化，形成了硫化镍结石。当温度超过1000°C时，硫化镍结石以液滴 形式随机分布于熔融玻璃液中;当温度降至797°C时，这些小液滴结晶固化，硫化镍处于高 温态的crNiS晶相(六方晶体);当温度继续降至379°C时，发生晶相转变成为低温状态的 p-NiS (三方晶系)，同时伴随着2%〜4%的体积膨胀，在玻璃内部引发微裂纹，从而埋下 可能导致钢化玻璃自爆的隐患。晶相转变过程的快慢，取决于硫化镍颗粒中不同组成物(包 括Ni7S6、NiS、NiSl.Ol)的百分比含量，也取决于周围温度的高低。如果硫化镍相变没有 转换完全.则即使在自然存放及正常使用的温度条件下，这一过程仍然继续，只是速度很低 而已。

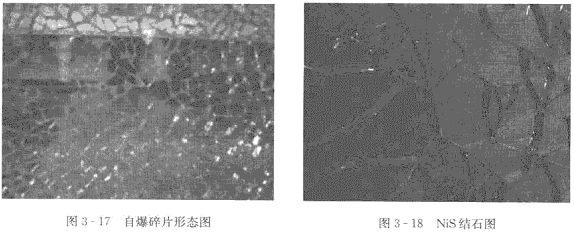

典型的NiS引起的自爆碎片见图3-17,玻璃碎片呈放射状分布，放射中心有两块形似 蝴蝶翅膀的玻璃块，俗称“蝴蝶斑”。NiS结石位于两块“蝴蝶斑”的界面上，如图3-18所 示。图3-19是从自爆后玻璃碎片中提取的NiS结石的扫描电镜照片，其表面起伏不平、非 常粗糙。
当玻璃钢化加热时，玻璃内部板芯温度约620°c，
图3-19 NiS结石扫描电镜照片
所有的硫化镍都处于高温态的『NiS相。随后，玻璃进 人风栅急冷，玻璃中的硫化镍在379°C发生相变。与浮 法退火窑不同的是，钢化急冷时间很短，来不及转变成 低温态p — NiS而以高温态硫化镍a相被“冻结”在玻 璃中。快速急冷使玻璃得以钢化，形成外压内张的应力 统一平衡体。在已经钢化了的玻璃中，硫化镍相变低 速、持续地进行着，体积不断膨胀扩张，对其周围玻璃 的作用力随之增大。钢化玻璃板芯本身就是张应力层，
位于张应力层内的硫化镍发生相变时体积膨胀，也形成张应力。这两种张应力叠加在一起， 足以引发钢化玻璃的破裂，即自爆。
常见的减少这种ft爆的方法有三种：
玻璃钢化时，使用含较少硫化镍结石的原片，即使用优质原片。
避免钢化玻璃应力过大。
对钢化玻璃进行均质处理。
进一步实验表明：对于表面压应力为lOOMPa的钢化玻璃，其内部的张应力为45MPa 左右。此时，张应力层中任何直径大于〇.〇6mm的硫化镍均可引发自爆。另外，根据自爆 研究统计结果分析，95%以上的自爆是由粒径分布在0.04〜0.65mm之间的硫化镍引发。 根据材料断裂力学计算出，硫化镍引发自爆的平均粒径为〇. 2mm。
国外研究表明.硫化镍在玻璃中一般位于张应力区，大部分集中在板芯部位的高张应力 区。处在压应力区的NiS，一般不会导致自爆。钢化玻璃内应力越大，硫化镍结石临界直径 就越小.能引起自爆的NiS颗粒也就越多，自爆率相应就越高。
如上所述，钢化应力越大，硫化镍结石的临界半径就越小，能引起自爆的结石就越多。 显然，钢化应力应控制在适当的范围内.这样既可保证钢化碎片颗粒度满足有关标准，也能 避免高应力引起不必要的自爆风险。平面应力(钢化均匀度)应越小越好，这样不仅减小自 爆风险，而且能提高钢化玻璃的平整度。
(2)钢化玻璃的检测。
1)目前已发展出无损测定钢化玻璃表面压应力的方法和仪器。测定表面应力的方法主 要有两种：差量表面折射仪法(简称DSR)和临界角表面偏光仪法(简称GASP)。
DSR应力仪的原理是测定因应力引起的玻璃折射率的变化。当一定人射角的光到达玻 璃表面时，由于应力双折射的作用，光束会分成两股以不同的临界角反射，借助测微目镜测 出两光束之间的距离，即可计算出应力值。
GASP应力仪将激光束导人玻璃表面，在表面附近的薄层中以平行玻璃表面的方向运 行一小段距离，应力双折射导致激光束发生干涉，测定干涉条纹的倾角就可计算出应 力值。
nsR应力仪可测定化学钢化玻璃，但操作要求较高，不易掌握，并且测量精度相对较 低。GASP应力仪工作可靠、精度高、易校验，不足之处是价格较贵。

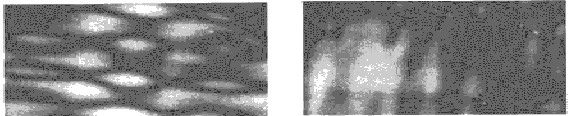

2)钢化均匀度是指同一块玻璃不同 区域的应力一致性(图3-20)，可测定由 同一块玻璃平面各部分的加热温度及冷却 强度不一致产生的平面应力，这种应力叠 加在厚度应力上，使一些区域的实际板芯 图3-2〇应力仪下钢化均匀度直观图像 张应力上升，引起临界直径值下降，最终
导致自爆率增加。
对图3-20所示两个钢化应力图，比较而言，左边图较差，右边图较好。
钢化均匀度(平面应力)测定较简单，利用平面透射偏振光就能定性分析。但要定量分 析，须使用定量应力分析方法•一般常用检偏器旋转法测定应力消光补偿角，根据角度可方 便地计算出应力值。
钢化玻璃的均质处理。对钢化玻璃进行二次热处理的过程通常称为均质处理或引 爆。均质处理是公认的彻底解决向爆问题的冇效方法。将钢化玻璃再次加热到280°C左右并 保温一定时间，使硫化镍在玻璃出厂前完成晶相转变，让以后可能自爆的玻璃在工厂内提前 破碎。这种钢化后再次热处理的方法，国外称作“Heat Soak Test”，简称HST。我国通常 将其译成“均质处理”，也俗称“引爆处理”。
从原理上看，均质处理似乎很简单，许多厂家对此并不重视，认为可随便选择外购甚至 自制均质炉。实际上并非如此，玻璃中的硫化镍夹杂物往往是非化学计量的化合物，并含有 比例不等的其他元素.其相变速度高度依赖T温度制度。研究结果表明，280°C时的相变速 率是250°C时的100倍，因此必须确保炉内的各块玻璃经历同样的温度制度。否则，一方面 有些玻璃温度太高，会引起硫化镍逆向相变;另一方面温度低的玻璃因保温时间不够，使得 硫化镍相变不完全。两种情况均会导致无效的均质处理。研究人员曾测试了多台均质炉的温 度制度，发现最好的进口炉也存在30°C以上的温差，多台国产炉内的温差甚至超过55°C。 这或许解释了经均质处理的玻璃仍然发生许多自爆的原因。
280

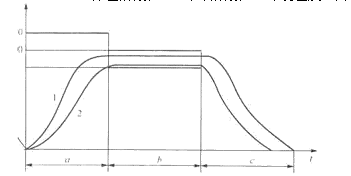

图3 - 21均质处理过程的典型曲线 '厂温度坐标(°C); ?时间坐标(h); 1…第一片达到28CTC的玻璃 的温度曲线;2- M后一片达到280°C的玻璃的温度曲线;“加热阶段; 心保温阶段;c一冷却阶段;c/环境温度(升温起始阶段)
1)均质处理过程。均质处理过程包括升温、保温及降温三个阶段(图3-21)。
升温阶段。升温阶段开始于所有玻璃所处的环境温度，终止于最后一片玻璃表面温度 达到280-C的时刻。在升温阶段，炉内温度有可能超过320°C，但玻璃表面的温度不能超过 320°C，并应尽量缩短玻璃表面温度超过300°C的时间。
保温阶段。保温阶段开始于所有玻璃表面温度达到28〇°C的时刻，保温时间至少为2 小时。在整个保温阶段中，应确保玻璃表面的温度保持在29〇°C士 10°C的范围内。
冷却阶段。当最后达到280°C的玻璃完成2小时保温后，开始冷却阶段，在此阶段玻 璃温度降至环境温度。当炉内温度降至7〇°C时，可认为冷却阶段终止。降温时应对降温速 率进行控制，以最大限度地减少玻璃由于热应力而引起的破坏。
2)均质处理系统。
均质炉。均质炉必须采用强制对流加热的方式加热玻璃。对流加热靠热空气加热玻 璃，加热元件布置在风道中，空气在风道中被加热，然后进人炉内。这种加热方式可避免元 件直接辐射加热玻璃，引起玻璃局部过热。
对流加热的效果依赖于热空气在炉内的循环路线，因此均质炉内的气体流通必须经过精 心设计。总的原则是尽可能地使炉内气流通畅、温度均匀。即使发生玻璃破碎，碎片也不能 堵塞气流通路。
只有全部玻璃的温度达到至少280°C，并保温至少2小时，均质处理才能达到满意的效 果。然而，在日常生产中，控制炉温只能依据炉内的空气温度。因此，必须对每台炉子进行 标定试验，找出玻璃温度与炉内空气温度之间的关系。炉内的测温点必须足够多，以满足处 理工艺的需要。
玻璃放置方式。均质炉内的玻璃片之间是热空气的对流通道，因此玻璃的堆置方式对 于均质处理的质量极其重要。

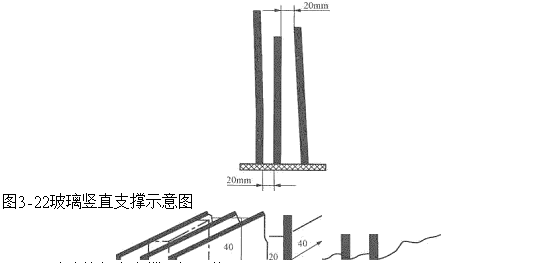

首先，玻璃的堆置方向应顺应气流方向，不可阻碍空气流动，可以采用竖直方式支撑玻 璃(图3-22)。不得用外力固定或夹紧玻璃，应使玻璃处于自由支撑状态。竖直支撑可以是 绝对竖直，也可以是与绝对竖直向夹角小于15°的角度支撑。
图3-23玻璃的竖直支撑及间隔体
其次，玻璃片与片之间的空隙须足够大，分隔物不能堵塞空气通道，玻璃片之间至少须 有20mm的间隙，如图3-23所示，片之间不能直接接触。当玻璃尺寸差异较大，或有孔及 /或凹槽的玻璃放在同一支架上时，为防止玻璃破碎，玻璃间隔应加大。
均质温度制度。均质处理的温度制度也是决定均质质量的一个决定性因素。1990年 版的德国标准DIN 18516笼统规定了均质炉内的平均炉温为290°c±10°c,保温时间长达8 小时。实践证明，按此标准进行均质处理的玻璃自爆率还是较高，结果并不理想。因此，根 据1994年以来的大量研究成果，2000年的欧洲新标准讨论稿将规定改为：均质炉内玻璃的 温度在290°C±10°C下保温2小时。多年累积的数据分析表明，严格按新标准均质处理过的 玻璃，发生后续自爆的概率在〇.〇1以下。此概率的意义是：每1万平方米玻璃，在1年之 内再发生1例自爆的概率小于1%。由此，才可自信地称钢化玻璃为“安全玻璃”。
均质钢化玻璃的质量要求。

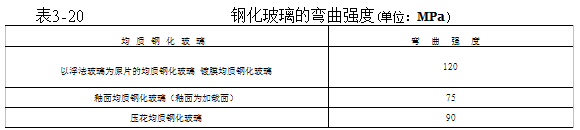

弯曲强度(四点弯法)。以95%的置信区间，5%的破损概率，均质钢化玻璃的弯曲 强度应符合表3 - 20的规定。
均质钢化玻璃的其他质量要求，与钢化玻璃的质量要求相同。
推荐阅读↓↓↓↓
门窗加盟，就选九号门窗，今天选择了九号门窗，明天我们共创辉煌，加盟热线138 2324 9018（24小时服务）,同时我们也期待您实地考察，地址：深圳市龙华区宝能科技园6栋A座8楼整层，九号门窗官网：www.9hmc.com
