1. 阳光控制镀膜玻璃

　　阳光控制镀膜玻璃产品标准为《镀膜玻璃第1部分：阳光控制镀膜玻璃》(GB/T 18915. 1—2002)。

　　(1) 产品分类。产品按外观质量、光学性能差值、颜色均勻性分为优等品和合格品，按 热处理加工性能分为非钢化阳光控制镀膜玻璃、钢化阳光控制镀膜玻璃和半钢化阳光控制镀

　　膜玻璃。

　　(2) 性能要求。

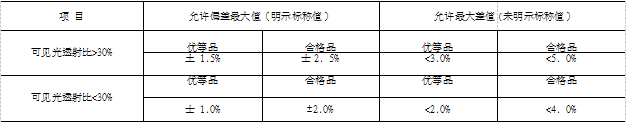

　　1) 光学性能。阳光控制镀膜玻璃的光学性能包括：紫外线透射比、可见光透射比、可 见光反射比、太阳光直接透射比、太阳光直接反射比和太阳能总透射比。光学性能要求见表3-5 阳光控制镀膜玻璃的光学性能要求

　　注：对于明示标称值(系列值)的产品，以标称值作为偏差的基准，偏差的最大值应符合本表的规定;对于未明示标称值的产品，则取三块试样进行测试，三块试样之间差值的最大值应符合本表的规定。

　　2) 颜色的均匀性。阳光控制镀膜玻璃的颜色的均匀性采用CIELAB均匀色空间的色差 AEa»b表示，单位CIELAB。阳光控制镀膜玻璃的反射色色差优等品<2.5CIELAB，合格品 <3. 0CIELAB。

　　3) 耐磨性。阳光控制镀膜玻璃经耐磨试验后，可见光透射比平均值的差值不应大

　　于4%。

　　4) 耐酸、碱性。阳光控制镀膜玻璃经耐酸、碱试验后，可见光透射比平均值的差值不 应大于4%，并且膜厚不应有明显的变化。

　　2. 低辐射镀膜玻璃

　　低辐射镀膜玻璃(L〇w-E玻璃)产品标准为《镀膜玻璃第2部分：低辐射镀膜玻璃》 (GB/T 18915. 2—2002) 〇

　　(1) 产品分类。产品按外观质量分为优等品和合格品，按生产工艺分离线低辐射镀膜玻 璃和在线低辐射镀膜玻璃。

　　低辐射镀膜玻璃可以进一步深加工，根据加工工艺分为钢化阳光控制镀膜玻璃、半钢化 阳光控制镀膜玻璃和夹层低辐射镀膜玻璃。

　　(2) 性能要求。

　　1)光学性能。低辐射镀膜玻璃的光学性能包括：紫外线透射比、可见光透射比、可见

　　光反射比、太阳光直接透射比、太阳光直接反射比和太阳能总透射比。光学性能要求

　　见表3 - 6。低辐射镀膜玻璃的光学性能要求

　　注：对于明示标称值(系列值)的产品，以标称值作为偏差的基准.偏差的最大值应符合本表的规定;对于未明示标称值的产品，则取三块试样进行测试，=块试样之间差值的最大值应符合本表的规定。

　　2) 颜色均匀性。低辐射镀膜玻璃的颜色的均匀性采用CIELAB均匀色空间的色差 表示，单位CIELAB。低辐射镀膜玻璃的表面反射色色差应<2.5CIELAB。

　　3) 辐射率。辐射率即半球辐射率，是辐射体的辐射出射度与处在相同温度的普朗克辐 射体的辐射出射度之比。

　　离线低辐射镀膜玻璃的辐射率应低于〇. 15;在线低辐射镀膜玻璃的辐射率应低于0. 25。

　　4) 耐磨性及耐酸、碱性。低辐射镀膜玻璃经耐磨、耐酸及耐碱试验后可见光透射比差 值不应大于4%。

　　由于离线Low-E镀膜玻璃采用金属银作为长波辐射反射功能膜层，这既是Low-E镀膜 玻璃具有较低辐射率的优点，又成为其致命的缺点，因为银在空气中是要起化学变化的，银 与硫元素反应后生成的化合物的膨胀系与银不同，加剧了摩擦性能恶化。L〇w-E玻璃不具 有耐酸碱和耐磨性，保存期短，单片输送过程中必须对玻璃进行真空包装，开封之后一般必 须在48小时内加工成中空玻璃，而且要求在合成中空玻璃时必须除去膜层边部。如果膜层 边部不能得到很好的处理，就会造成玻璃膜层从边部开始向中心腐蚀，导致玻璃低辐射性能 的逐渐丧失，使玻璃变花，由这种情况造成玻璃报废的例子很多。

　　
推荐阅读↓↓↓↓

门窗镀膜玻璃的鉴别方法

门窗不同玻璃的选择

阳光控制门窗镀膜玻璃与低辐射镀膜玻璃的热学性能

门窗的镀膜玻璃生产工艺
